مقارنة الأنظمة والمكونات وخطوات اختيار الحل المناسب للمبنى
هذا الدليل يشرح اختيار نظام التكييف المركزي للمشاريع الجديدة، من فهم الأحمال والمكونات إلى مقارنة البدائل قبل اعتماد المخططات والتنفيذ. إن اختيار نظام التكييف المركزي المناسب يساهم في تحقيق أفضل أداء.
تعريف التكييف المركزي وحدود المقارنة
التكييف المركزي المقصود في هذا الدليل هو نظام الباكج يونت (Package Unit) المرتبط بشبكة دكت لتوزيع الهواء، وليس اسمًا عامًا يجمع كل أنظمة التكييف التي تستخدم الدكت.
التكييف المخفي الكونسيلد نظام سبليت مستقل، بينما تعتمد أنظمة VRF وVRV على تدفق متغير لمادة التبريد وربط وحدات داخلية متعددة. لذلك تُدرس هذه الأنظمة كلٌ على حدة ولا تُعرض في هذا الدليل على أنها أنواع من الباكج المركزي.
يُعد التكييف المركزي من أكثر حلول التبريد استخدامًا في الفلل والمكاتب والمباني التجارية والمشاريع التجارية والمنشآت الكبيرة، لأنه يساعد على تبريد مساحات متعددة من خلال نظام متكامل يوزّع الهواء بطريقة مدروسة.
يُعتبر نظام التكييف المركزي الخيار الأمثل لأنه يتمتع بكفاءة في توزيع الهواء.
في هذا الدليل نوضح طريقة عمل التكييف المركزي، وأنواعه، ومكوناته، ومميزاته، والعوامل التي يجب مراعاتها قبل تنفيذه في المبنى.
يجب أن تكون المعرفة بنظام التكييف المركزي جزءًا من عملية التخطيط لأي مشروع.
ما هو التكييف المركزي؟
التكييف المركزي هو نظام يُستخدم لتبريد مبنى كامل أو مجموعة من المساحات من خلال وحدة رئيسية أو عدة وحدات مترابطة. يتم توزيع الهواء البارد إلى الغرف والمناطق المختلفة عبر شبكة من مجاري الهواء المعروفة باسم دكت التكييف.
تعتبر نظم التكييف المركزي مثالية للمساحات الكبيرة.
بفضل نظام التكييف المركزي، يمكن التحكم في درجات الحرارة في جميع الغرف بشكل متساوي.
على عكس المكيفات المنفصلة التي تعتمد على جهاز مستقل لكل غرفة، يتم تصميم نظام التكييف المركزي باعتباره منظومة متكاملة تشمل أجهزة التبريد ومجاري الهواء ومخارج التكييف وأجهزة التحكم وتمديدات الكهرباء والصرف.
يمكن استخدام النظام في:
الفلل والمجمعات السكنية.
المكاتب والمباني الإدارية.
المحال والمراكز التجارية.
المشاريع التجارية.
الفنادق والشقق الفندقية.
كما أن نظام التكييف المركزي يقلل من الضوضاء بالمقارنة مع الأنظمة الأخرى.
المدارس والمنشآت التعليمية.
المستودعات والمنشآت الصناعية.
العيادات والمراكز الطبية.
القاعات والنوادي الرياضية.
كيف يعمل نظام التكييف المركزي؟
تبدأ دورة التبريد داخل وحدة التكييف، حيث تُعالج الوحدة الهواء وفق تصميم الجهاز. بعد ذلك يُدفع الهواء البارد عبر شبكة الدكت حتى يصل إلى مخارج الهواء الموجودة داخل الغرف.
في الوقت نفسه، يعود جزء من الهواء الداخلي من خلال فتحات الهواء الراجع ليتم تبريده وإعادة توزيعه مرة أخرى. ويمكن إضافة هواء خارجي متجدد حسب طبيعة المشروع ومتطلبات التهوية.
تتكرر هذه الدورة حتى تصل المساحات الداخلية إلى درجة الحرارة المطلوبة، ويتولى الثرموستات أو نظام التحكم تشغيل الوحدات وإيقافها أو تعديل مستوى التبريد.
المكونات الأساسية للتكييف المركزي
يمكن أن تشمل المكونات الأساسية لنظام التكييف المركزي وحدات متعددة بحسب حجم المبنى.
يتكون نظام التكييف المركزي من مجموعة أجزاء تعمل معًا، وقد تختلف المكونات حسب نوع النظام وحجم المشروع.
اختيار مكونات نظام التكييف المركزي يجب أن يتماشى مع متطلبات المشروع.
وحدات التكييف
تُختار وحدات الباكج من حيث السعة وكمية الهواء والضغط المتاح والكهرباء والتحكم بحسب دراسة المشروع وبيانات الطراز.
مجاري الهواء
يجب أن تضمن مجاري الهواء كفاءة عالية عند استخدام نظام التكييف المركزي.
تنقل مجاري الهواء الهواء المبرّد من الوحدة إلى الغرف والمناطق المختلفة. يجب اختيار مقاسات الدكت ومساراته وفق كمية الهواء والضغط المطلوبين.
مخارج الهواء والجريلات
تعمل الجريلات والدفيوزرات على توزيع الهواء داخل المساحة. يؤثر نوعها وموقعها ومقاسها في مستوى الراحة وشكل توزيع الهواء.
الهواء الراجع
يسحب نظام الهواء الراجع جزءًا من الهواء الموجود داخل المبنى ويعيده إلى الوحدة لمعالجته وتبريده من جديد.
من الضروري الحفاظ على كفاءة نظام التكييف المركزي لضمان حالة تشغيلية جيدة.
الثرموستات وأجهزة التحكم
يمكن استخدام الثرموستات للسيطرة على أداء نظام التكييف المركزي بدقة.
تُستخدم لضبط درجة الحرارة وأوقات التشغيل والتحكم في كل منطقة، وقد تكون أجهزة بسيطة أو جزءًا من نظام تحكم مركزي للمبنى.
الكهرباء والتحكم وتصريف التكثيف
تُنسق التغذية الكهربائية والتحكم وتصريف التكثيف بحسب متطلبات الوحدة. في الباكج المجمّع لا توجد وصلة نحاس ميدانية بين وحدة داخلية وخارجية كما في الكونسيلد؛ ويُحدد نطاق التمديدات بحسب النظام الفعلي.
العزل
يُستخدم العزل حول الدكت والتمديدات لتقليل فقدان البرودة ومنع التكثف ورفع كفاءة النظام.
يساعد العزل الجيد في تحقيق كفاءة عالية لنظام التكييف المركزي.
أنواع أنظمة التكييف المركزي
الاختيار الصحيح لنوع نظام التكييف المركزي له تأثير مباشر على كفاءته.
اختيار النوع المناسب يعتمد على مساحة المشروع وطريقة استخدام المبنى وعدد المناطق والميزانية المتاحة.

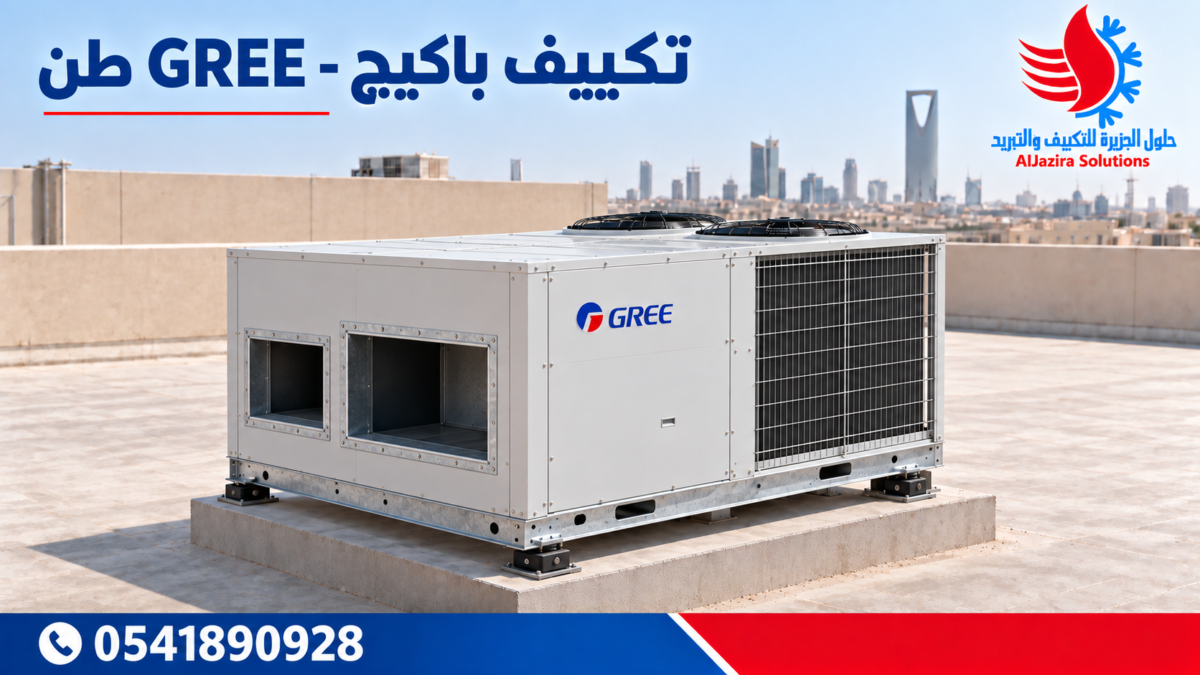

نظام البكج
يتكون نظام البكج عادةً من وحدة مجمعة يتم تركيبها خارج المبنى أو على السطح، ثم يتم توزيع الهواء منها عبر مجاري الهواء.
يتميز نظام التكييف المركزي بسهولة التركيب والتشغيل.
يناسب هذا النظام المساحات الكبيرة التي تعمل في أوقات متقاربة، مثل القاعات والمشاريع التجارية وبعض المحال والمستودعات.
مميزات التكييف المركزي
عند تصميمه وتنفيذه بطريقة صحيحة، يقدم التكييف المركزي مجموعة من المميزات، منها:
المزايا العديدة لنظام التكييف المركزي تجعل منه خيارًا مفضلًا.
تبريد مساحات متعددة من خلال نظام متكامل.
توزيع الهواء بصورة أكثر انتظامًا.
تقليل عدد الأجهزة الظاهرة داخل الغرف.
المحافظة على الشكل الداخلي والديكور.
إمكانية إضافة أنظمة تنقية وتهوية.
التحكم في درجات الحرارة بحسب تصميم النظام.
ملاءمة المباني السكنية والتجارية الكبيرة.
تقليل الضوضاء داخل المساحات عند اختيار الأجهزة والمسارات المناسبة.
إمكانية ربط النظام بأنظمة التحكم الذكية.
لكن تحقيق هذه المميزات يعتمد على جودة التصميم والتنفيذ، لأن استخدام أجهزة ممتازة مع دكت غير مناسب قد يؤدي إلى ضعف التبريد وارتفاع الصوت واستهلاك الطاقة.
عيوب التكييف المركزي المحتملة
توجد بعض التحديات التي يجب أخذها في الاعتبار قبل تنفيذ النظام، ومنها:
من المهم فهم التحديات المتعلقة بتنفيذ نظام التكييف المركزي.
ارتفاع تكلفة التأسيس مقارنة ببعض المكيفات المنفصلة.
الحاجة إلى مساحة فوق السقف المستعار.
ضرورة التنسيق المبكر مع الكهرباء والسباكة والديكور.
صعوبة تعديل بعض المسارات بعد إغلاق الأسقف.
تأثر أكثر من مساحة عند تعطل وحدة رئيسية مشتركة.
ارتفاع استهلاك الكهرباء إذا تم اختيار سعات أكبر من المطلوب.
لهذا يجب اختيار النظام بناءً على دراسة المشروع، وليس فقط بناءً على سعر الجهاز أو توصية عامة لا تراعي طبيعة المبنى.
أهمية حساب الأحمال الحرارية
دراسة الأحمال الحرارية تعزز من فعالية نظام التكييف المركزي.
حساب الحمل الحراري هو إحدى أهم خطوات تصميم التكييف المركزي. لا يكفي الاعتماد على مساحة الغرفة أو قاعدة تقريبية ثابتة، لأن الاحتياج الفعلي للتبريد يتأثر بعوامل متعددة.
تشمل هذه العوامل:
مساحة الغرفة وارتفاعها.
اتجاه الواجهات الخارجية.
مساحة النوافذ ونوع الزجاج.
مستوى العزل في الجدران والأسقف.
عدد الأشخاص داخل المكان.
الإضاءة والأجهزة الكهربائية.
طبيعة استخدام المبنى.
عدد مرات فتح الأبواب.
درجات الحرارة الخارجية.
كمية الهواء المتجدد المطلوبة.
إذا كانت السعة أقل من الحمل الفعلي، سيعمل النظام لفترات طويلة دون توفير التبريد المطلوب. أما إذا كانت السعة أكبر من الحاجة، فقد ترتفع التكلفة ويتكرر تشغيل الجهاز وإيقافه بصورة غير مناسبة.
تصميم دكت التكييف المركزي
تؤثر دقة تصميم الدكت على أداء نظام التكييف المركزي.
يمثل الدكت شبكة نقل الهواء داخل المبنى، ولذلك يجب تصميمه وفق حسابات كمية الهواء والسرعة والضغط.
قد يؤدي استخدام مقاسات صغيرة إلى زيادة سرعة الهواء وارتفاع مستوى الصوت وضعف وصول التبريد إلى بعض الغرف. كما أن زيادة المقاسات دون دراسة قد تستهلك مساحة كبيرة فوق السقف وترفع تكلفة التنفيذ.
تصميم الدكت بشكل صحيح يعزز فعالية نظام التكييف المركزي.
يجب مراعاة العناصر التالية عند تصميم الدكت:
كمية الهواء المطلوبة لكل منطقة.
طول المسارات.
عدد الأكواع والانحناءات.
الضغط الاستاتيكي للوحدة.
مواقع مخارج الهواء.
مواقع فتحات الهواء الراجع.
الارتفاع المتاح فوق السقف.
نوع وسماكة العزل.
تقليل التسريب بين وصلات الدكت.
تقدم شركة حلول الجزيرة للتكييف والتبريد خدمة تصنيع مجاري الهواء بالمقاسات المطلوبة وفق مخططات المشروع.
أهمية العزل في التكييف المركزي
يساعد العزل الجيد على الحفاظ على درجة حرارة الهواء داخل الدكت وتقليل فقدان التبريد. كما يساهم في منع ظهور قطرات الماء والتكثف على الأسطح الخارجية لمجاري الهواء.
العزل الجيد يعزز من كفاءة نظام التكييف المركزي.
يختلف نوع العزل وسماكته بحسب موقع الدكت ودرجة الحرارة وطبيعة المشروع. يجب التأكد من تركيب العزل بصورة متصلة ومعالجة الفواصل والمناطق المحيطة بالوصلات والفتحات.
العزل غير الجيد قد يؤدي إلى:
فقدان جزء من قدرة التبريد.
ارتفاع استهلاك الكهرباء.
ظهور تكثف ورطوبة.
تلف بعض مواد الأسقف والديكور.
انخفاض كفاءة النظام.
وصول هواء بدرجة حرارة غير مناسبة إلى المخارج.
مخارج الهواء والجريلات
تؤثر جريلات التكييف في اتجاه الهواء وسرعته وطريقة انتشاره داخل الغرفة. لذلك لا يجب اختيار الجريلات بناءً على الشكل فقط.
توجد أنواع متعددة من مخارج الهواء، مثل:
الجريلات الخطية.
الدفيوزرات السقفية.
فتحات الهواء الجدارية.
جريلات الهواء الراجع.
مخارج السلوت.
الجريلات المصنوعة حسب المقاس.
يتم اختيار النوع المناسب بحسب تصميم السقف والديكور وكمية الهواء وارتفاع الغرفة وموقع الجلسات أو أماكن العمل.
مراحل تنفيذ التكييف المركزي
تتطلب مراحل تنفيذ نظام التكييف المركزي التقييم الشامل للمشروع.
- مراجعة المخططات واستخدامات المساحات وساعات التشغيل.
- حساب الأحمال واختيار النظام والسعات والموديلات المناسبة.
- تنسيق مواقع الوحدات ومسارات الدكت والراجع مع بقية الخدمات.
- اعتماد مخططات الورشة ومواصفات الصاج والعزل ومخارج الهواء.
- تجهيز القواعد والفتحات ومتطلبات الرفع والكهرباء وفق توزيع المسؤوليات.
- تصنيع الدكت وتركيبه وعزله مع فحص الأعمال المطلوبة قبل إغلاق الأسقف.
- تركيب الوحدات والجريلات والتحكم وربط الأعمال الداخلة في العقد.
- إجراء الاختبارات والتشغيل ومراجعة توزيع الهواء وتوثيق التسليم.
عند مقارنة نظام التكييف المركزي بالمخفي أو VRF، تُدرس متطلبات كل نظام على حدة، وتُقارن العروض على أساس الأحمال ونطاق التنفيذ نفسيهما.
العوامل التي تحدد تكلفة التكييف المركزي
تختلف تكلفة التكييف المركزي من مشروع إلى آخر، ولا يمكن تقديم سعر دقيق اعتمادًا على مساحة المبنى وحدها.
تتأثر التكلفة بما يلي:
نوع نظام التكييف.
إجمالي الأحمال والسعات المطلوبة.
عدد وحدات الباكج ومواقعها.
العلامة التجارية للأجهزة.
متطلبات الكهرباء والتحكم.
حجم ومسارات الدكت.
نوع وسماكة العزل.
عدد الجريلات والدفيوزرات.
أعمال الكهرباء يجب أن تتماشى مع متطلبات نظام التكييف المركزي.
أعمال الكهرباء والتصريف.
أنظمة التحكم المطلوبة.
ارتفاعات الموقع وصعوبة التركيب.
مرحلة المشروع والتشطيبات الموجودة.
للحصول على عرض دقيق، يجب إرسال المخططات وبيانات المشروع إلى شركة متخصصة لمراجعتها وتحديد نطاق العمل.
حلول الجزيرة لأنظمة التكييف المركزي
تقدم شركة حلول الجزيرة للتكييف والتبريد خدمات دراسة وتصميم وتنفيذ أنظمة التكييف للمشاريع السكنية والتجارية والإدارية في الرياض، إضافة إلى تصنيع وتركيب الدكت والجريلات.
ووفق بيانات الشركة المنشورة على موقعها، تحمل المنشأة ترخيصًا صناعيًا برقم 4704090013، وشهادة ISO 9001:2015، وعلامة تجارية مسجلة برقم TM-01-00-41687-24.
يقع مصنع الشركة في حي المصفاة، شارع أحمد المرزوقي، الرياض، ويمكن التواصل لطلب دراسة أو عرض سعر على الرقم 0541890928 أو من خلال واتساب.
نظام التكييف المركزي متاح في عدة موديلات تناسب مختلف الاحتياجات.
الأسئلة الشائعة عن التكييف المركزي
هل التكييف المركزي مناسب للفلل؟
نعم، يمكن استخدامه في الفلل، لكن يجب اختيار نوع النظام بناءً على عدد الغرف وطريقة الاستخدام والحاجة إلى التحكم المستقل في كل منطقة.
هل يستهلك التكييف المركزي كهرباء أكثر؟
يتوقف استهلاك الكهرباء على نوع النظام وكفاءة الأجهزة والسعات وطريقة التشغيل والعزل. التصميم غير المناسب أو اختيار سعات أكبر من الحاجة قد يرفع الاستهلاك.
هل يحتاج التكييف المركزي إلى سقف مستعار؟
تحتاج الأنظمة التي تعتمد على الدكت إلى مساحة مناسبة فوق السقف لتمرير مجاري الهواء وتركيب الوحدات والمخارج.
ما الفرق بين المركزي والمخفي؟
يعتمد النظام المركزي غالبًا على وحدة أو منظومة تخدم مساحات متعددة، بينما يستخدم المكيف المخفي عادةً وحدة مستقلة أو أكثر لخدمة مناطق محددة مع إخفائها فوق السقف.
متى يجب تصميم التكييف؟
يفضل تصميم النظام خلال مرحلة المخططات وقبل تنفيذ الأسقف والتشطيبات، حتى يتم تنسيق المسارات والفتحات والتمديدات مع بقية الأعمال.
كيف أحصل على عرض سعر؟
يمكن التواصل مع شركة حلول الجزيرة على الرقم 0541890928 وإرسال المخططات وموقع المشروع ونوع الاستخدام والمرحلة الحالية للتنفيذ.
أثر التصنيع الآلي للدكت في كفاءة النظام
تعتمد جودة توزيع الهواء على دقة مقاسات ومسارات الدكت بقدر اعتمادها على اختيار أجهزة التكييف. وفي مصنع حلول الجزيرة تُصنّع قطع مجاري الهواء آليًا وفق مخططات المشروع، وليس بالتصنيع اليدوي التقليدي، للمساعدة على ضبط المقاسات والوصلات والتفرعات قبل توريدها إلى الموقع.
ماذا تستلم من دراسة نظام التكييف المركزي؟
اطلب ملخصًا يربط كل وحدة بالمساحات التي تخدمها، وجدولًا بالسعات والموديلات، ومخططًا لمسارات هواء التغذية والراجع. يفيد هذا الربط في اكتشاف اختلاف العروض وفي تنسيق التنفيذ مع الأسقف والكهرباء والفتحات. وإذا تغير استخدام أي مساحة بعد الدراسة، يجب مراجعة أثره قبل التوريد.
